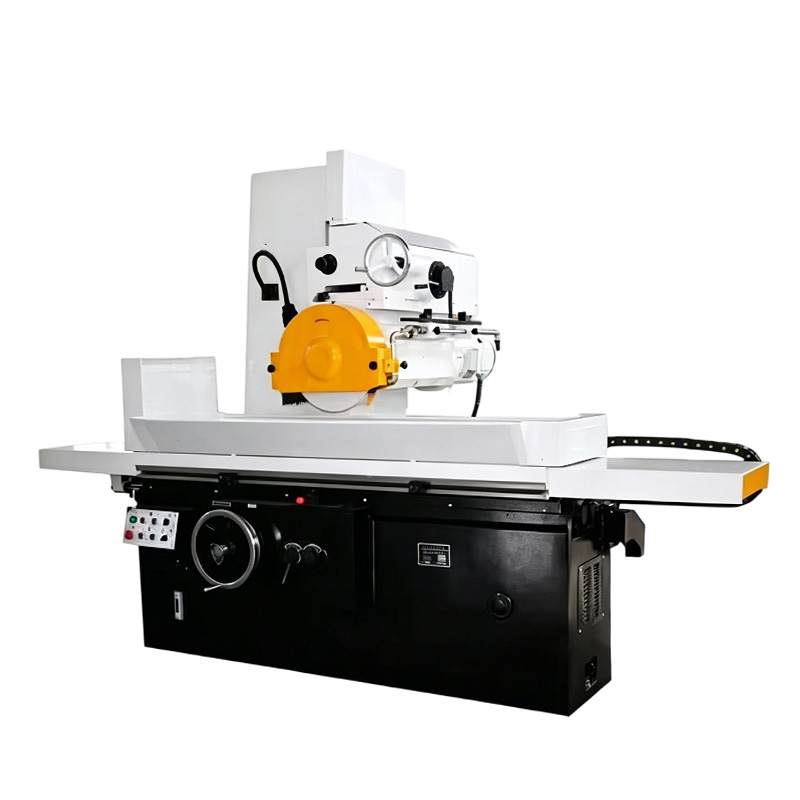

Máquina retificadora de superfície M7150

Máquina retificadora de superfície M7150

A retificadora de superfície é um processo de acabamento de alta precisão para peças planas. Ele usa discos abrasivos de alta velocidade para remover materiais superficiais minúsculos, alcançando precisão em nível de mícron com excelente planicidade e paralelismo.

Modelo:
M7160
Marca do Produto:
WESTE

Quantidade:
Status de disponibilidade:





Inquérito Adicionar a cesta

Descrição do produto

Características de usinagem da retificadora de superfície

● Alta precisão de usinagem e rugosidade superficial fina

● Capaz de processar peças duras e quebradiças

● Boa forma geométrica e precisão dimensional

● Adequado para processamento de acabamento de superfícies planas

● Pequena força de corte e baixa deformação da peça

● Qualidade de processamento estável e boa consistência

● Capaz de produção em lote e de alta precisão

Item	Especificação	Unidade	M7150×1000	M7150×1600	M7150×2000
Mesa de Trabalho	Tamanho da mesa de trabalho	milímetros	500×1000	500×1600	500×2000
	Dimensão máxima de processamento	milímetros	500×1000×450	500×1600×450	500×2000×450
	Viagem longitudinal	milímetros	1100	1700	2100
	Velocidade de movimentação da mesa	m/min	3~25	3~25	3~25
	Quantidade e largura do slot T	milímetros	3x18	3x18	3x18
	Peso máximo do rolamento	kg	800	800	800
Cabeça de moagem	Altura central do fuso	milímetros	150~650	150~650	150~650
	Viagem cruzada	milímetros	580	580	580
	Viagem vertical	milímetros	500	500	500
	Alimentação cruzada intermitente	mm/curso	3~30	3~30	3~30
	Avanço vertical por volante	milímetros	0.5	0.5	0.5
	Escala vertical mínima	milímetros	0.005	0.005	0.005
Rebolo	Tamanho da roda (OD×Espessura×ID)	milímetros	Φ400×50×Φ127	Φ400×50×Φ127	Φ400×50×Φ127
Potência do motor	Motor do fuso principal	kW	11	11	11
	Motor hidráulico	kW	4	5.5	5.5
	Motor de levantamento rápido	kW	0.55	0.55	0.55
Precisão de usinagem	Planicidade	mm/1000mm	≤0,015	≤0,015	≤0,015
	Paralelismo	mm/300 mm	≤0,005	≤0,005	≤0,005
	Rugosidade superficial	μm	Ra≤0,63	Ra≤0,63	Ra≤0,63
Dimensão Geral	Tamanho externo (C×L×A)	milímetros	3400×1900×2350	4500×1900×2350	5300×1900×2350
Peso líquido	Peso da máquina	kg	4200	4900	5600
