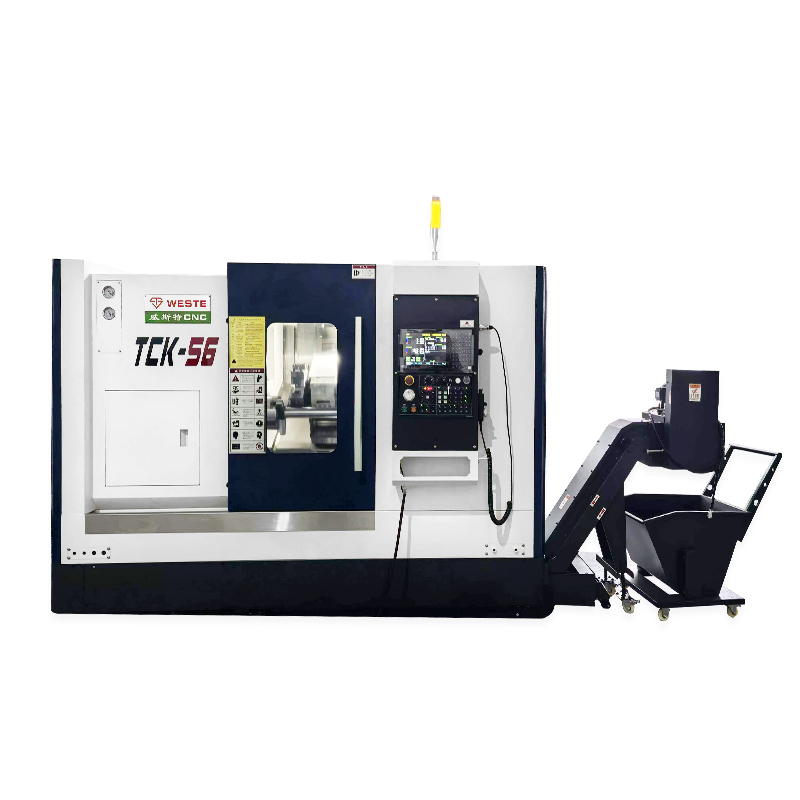

Torno CNC de cama inclinada TCK56

O principal recurso de processamento do torno inclinado CNC (torno CNC de base inclinada) é: alta rigidez, alta precisão, boa remoção de cavacos, alta eficiência, fácil de combinar, pegada pequena e adequado para peças rotacionais de precisão, complexas e em grande escala do corpo.

Modelo:
TCK56
Marca do Produto:
WESTE

Quantidade:
Status de disponibilidade:





Inquérito Adicionar a cesta

Descrição do produto

Estrutura da cama: A cama é inclinada (30°/45°/60°), com uma área de seção transversal 20%–30% maior que a de uma cama plana. Possui forte resistência à flexão e torção, e sua rigidez é aproximadamente 40% maior que a de uma cama plana. A distribuição da força é razoável: A força de corte está próxima da direção da gravidade da peça, 'corte assistido pela gravidade', resultando em baixa vibração e pouca deformação. É adequado para cargas pesadas e materiais difíceis de usinar (como ligas de aço, aço inoxidável). Retenção de precisão: A deformação térmica do fuso e da base é pequena. O aumento de temperatura do trilho-guia durante o processamento contínuo por 8 horas é ≤ 5°C e a retenção de precisão é melhorada em aproximadamente 60%. Precisão de posicionamento: Com servo acionamento e parafuso esférico, a precisão de posicionamento repetido pode atingir ± 0,002 mm, o erro de circularidade é ≤ 0,003 mm e atende à precisão do nível IT5.

ESPECIFICAÇÕES	Unidades	TCK56A
Balançar sobre a cama	milímetros	560
Balançar sobre o slide cruzado	milímetros	300
Distância entre centros	milímetros	500/1000
Capacidade máxima da barra	milímetros	50
Diâmetro máximo de processamento da peça de trabalho tipo placa	milímetros	360
Nariz do fuso	GB59001	A2-6
Diâmetro do fuso através do furo	φ/mm	65
Faixa de velocidade do fuso	rpm	50-4000
Modo de mudança de fuso		Ajuste contínuo
Potência do motor do fuso	KW	11
Tipo de mandril		Mandril hidráulico
Tamanho do mandril	nch	8
Avanço rápido do eixo X	m/min	24
Avanço rápido do eixo Z	m/min	24
Torque do servomotor no eixo X	N. M.	10
Torque do servo motor do eixo Z	N. M	10
Curso do eixo X	milímetros	200
Curso do eixo Z	milímetros	550/1050
Tipo de guia		Trilho guia linear
Tipo de poste de ferramenta		Estação de trabalho horizontal 8/12
Ferramenta de corte quadrada do tamanho da haste da ferramenta/ferramenta de corte chata)	milímetros	25*25/φ32
Tipo de cauda		Hidráulico
Diâmetro da pena da cauda	φ/mm	74
Viagem de pena de cauda	milímetros	450
Cone de pena de cauda		MT5#
Potência nominal total	KW	18
Corrente nominal total	A	38
Peso líquido	kg	4250
Dimensão da máquinaL×W×H)	milímetros	2950/345018601850
