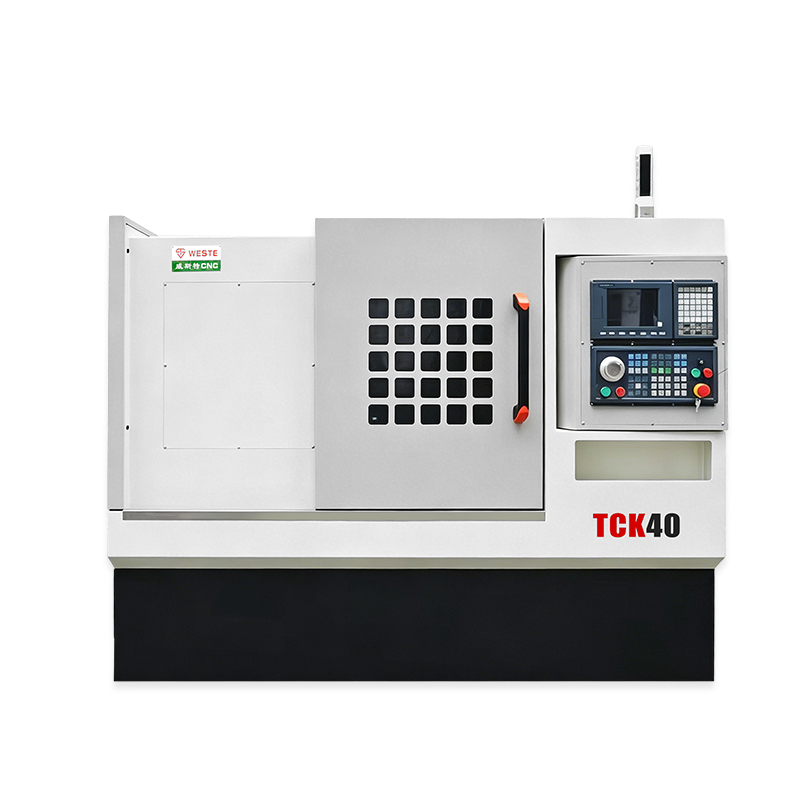

TCK40
WESTE
| Quantidade: | |
|---|---|
Estrutura da cama: A cama é inclinada (30°/45°/60°), com uma área de seção transversal 20%–30% maior que a de uma cama plana. Possui forte resistência à flexão e torção, e sua rigidez é aproximadamente 40% maior que a de uma cama plana. A distribuição da força é razoável: A força de corte está próxima da direção da gravidade da peça, 'corte assistido pela gravidade', resultando em baixa vibração e pouca deformação. É adequado para cargas pesadas e materiais difíceis de usinar (como ligas de aço, aço inoxidável). Retenção de precisão: A deformação térmica do fuso e da base é pequena. O aumento de temperatura do trilho-guia durante o processamento contínuo por 8 horas é ≤ 5°C e a retenção de precisão é melhorada em aproximadamente 60%. Precisão de posicionamento: Com servo acionamento e parafuso esférico, a precisão de posicionamento repetido pode atingir ± 0,002 mm, o erro de circularidade é ≤ 0,003 mm e atende à precisão do nível IT5.
modelo | Unidades | TCK40 |
Balanço máximo sobre a cama Dia. | milímetros | Φ450 |
Diâmetro máximo de corte | milímetros | Φ120 |
Comprimento máximo de corte | milímetros | 335 |
Curso do eixo X | milímetros | 900 |
Curso do eixo Z | milímetros | 335 |
Velocidade de alimentação do eixo X | mm/min | 24000 |
Velocidade de alimentação do eixo Z | mm/min | 24000 |
volante | milímetros | 0,001/0,01/0,1 |
Velocidade de alimentação X, Z | mm/min | 0~5000 |
Velocidade de alimentação manual X, Z | mm/min | 0~1260 |
Precisão de posicionamento repetido Xaxis | milímetros | 0.005 |
Precisão de posicionamento do eixo X | milímetros | 0.01 |
Precisão de posicionamento repetido do eixo Z | milímetros | 0.006 |
Precisão de posicionamento do eixo Z | milímetros | 0.015 |
Velocidade do fuso | rpm | 35-3000 |
Torque máximo do fuso | Nm | 35 |
Nariz do fuso | A2-5OpcionalA2-6） | |
Diâmetro do furo do fuso | milímetros | Φ52 |
Mandril hidráulico através do diâmetro do furo | milímetros | Φ40 |
Mandril | 6"Opcional8"） | |
Nº de porta-ferramentas | 3 porta-ferramentas | |
Tempo de troca de ferramenta | s | 0.25 |
Tamanho das ferramentas | milímetros | 20×20 |
Tamanho da ferramenta chata | milímetros | Φ25 |
Motor principal | kw | 5,5 4500 rpm) |
Torque do motor principal | Nm | 35 |
Potência do motor de alimentação do eixo X | kw | 1.5 |
Torque do motor de alimentação do eixo X | Nm | 6 |
Potência do motor de alimentação do eixo Z | kw | 1.5 |
Torque do motor de alimentação do eixo Z | Nm | 6 |
capacidade de refrigeração | L | 200 |
Tipo de motor1HP） | kw | 0.125 |
Peso da máquina | kg | 1600 |
