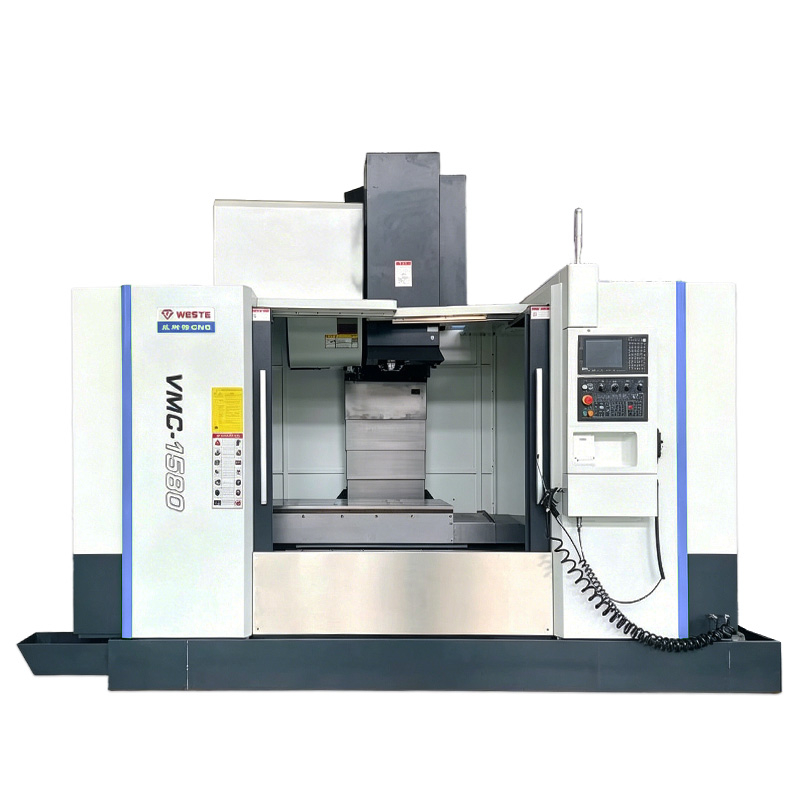

VMC1580
WESTE
| Quantidade: | |
|---|---|
Introdução estrutural
1.Sistema de fuso:O fuso principal é organizado verticalmente, apresentando alta velocidade de rotação, forte potência e boa estabilidade de funcionamento, o que fornece poder de corte estável.
2. Cama e coluna:Estrutura integral de ferro fundido para serviços pesados, alta rigidez geral, forte resistência ao choque, reduzindo efetivamente a vibração de usinagem.
3. Trilho de guia e mecanismo de transmissão: Adota trilhos de guia lineares de alta precisão ou trilhos rígidos, com movimento de alimentação suave, pequena perda de atrito e alta precisão de posicionamento.
4. Estrutura da mesa de trabalho: A mesa de trabalho retangular realiza o movimento horizontal dos eixos X e Y, conveniente para fixação multidirecional de peças e processamento de várias estações.
5. Sistema de compartimento de ferramentas: Equipado com trocador automático de ferramentas, realizando troca rápida de ferramentas e usinagem automática contínua.
6. Sistema de controle CNC: O sistema de controle numérico inteligente suporta ligação de vários eixos, programação fácil e operação estável.
Características de usinagem
4.Funções de processamento diversificadas:Pode completar fresamento, furação, mandrilamento, rosqueamento, alargamento e processamento de contorno em uma única fixação.
2. Alta precisão de usinagem: Alta precisão de posicionamento repetido, tolerância dimensional estável, adequada para produção de peças de alta precisão.
3. Operação e observação convenientes: Espaço de processamento vertical aberto, fácil carga e descarga de peças, configuração de ferramentas e observação de processamento em tempo real.
4.Excelente efeito de remoção de cavacos:Os cavacos de corte caem naturalmente por gravidade, sem acúmulo de cavacos, garantindo a qualidade do processamento.
5. Alta eficiência de produção: A troca automática de ferramentas e o processamento contínuo autônomo encurtam muito o tempo auxiliar.
6. ampla adaptabilidade de processamento: adequado para peças planas, peças de caixa, cavidades de molde e várias peças de precisão complexas.
7. Layout que economiza espaço: Estrutura geral compacta, pequena área útil, layout de oficina razoável.
Especificações | Unidades | VMC1580 |
Tamanho da mesa | milímetros | 1600*800 |
Curso do eixo X | milímetros | 1500 |
Curso do eixo Y | milímetros | 800 |
Curso do eixo Z | milímetros | 700 |
Máx. carga da mesa de trabalho | kg | 1500 |
Slot T (largura numérica * passo) | - | 7-22*110 |
Máx. velocidade do fuso | rpm | 6000 |
Conicidade do fuso | milímetros | BT50 |
Potência do motor principal | kw | 15/18,5 |
Velocidade de deslocamento rápido X/Y/Z | m/min | 20/20/15 |
Velocidade de alimentação de corte | mm/min | 1-5000 |
Tipo de trilho guia | - | Trilho linear / trilho linear eixo x/y trilho rígido eixo Z |
Distância do eixo do fuso à superfície da coluna | milímetros | 860 |
Distância entre a ponta do fuso e a superfície da mesa | milímetros | 150-850 |
Precisão de posicionamento | milímetros | 0.0075 |
Precisão de posicionamento repetido | milímetros | 0.005 |
Revista de ferramentas | - | Braço 24 |
Máx. diâmetro da ferramenta | milímetros | 112/200 |
Máx. peso da ferramenta | kg | 18 |
Peso da máquina | kg | 11800 |
Dimensão total (L*W*H) | milímetros | 4300*3200*3100 |
