Parâmetros do produto

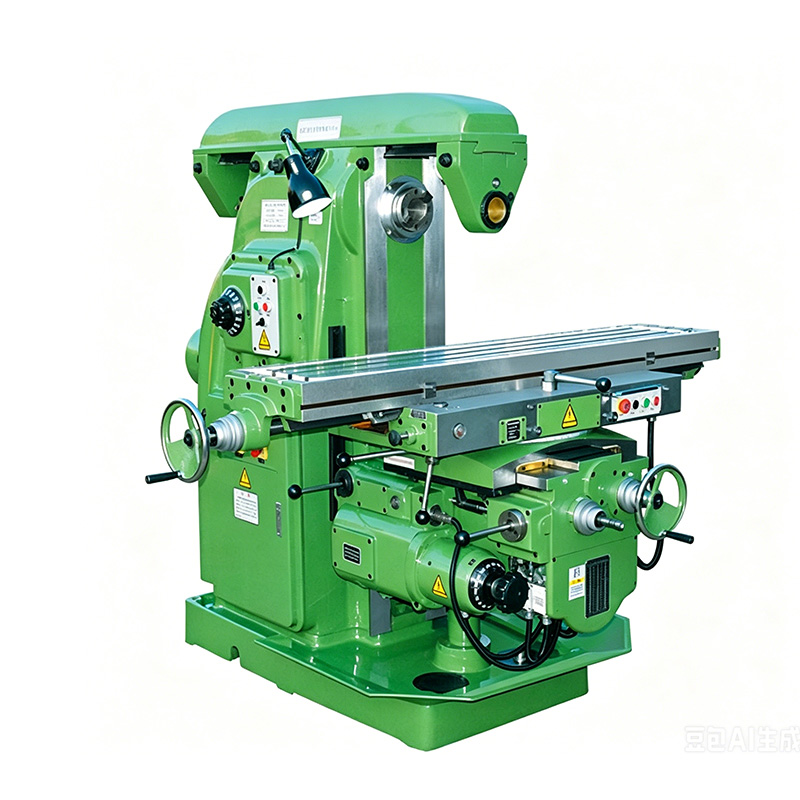

O ângulo de rotação horizontal da bancada é de ± 45 °, ampliando a faixa de usinagem da máquina-ferramenta. A máquina guia retangular tem boa rigidez. O fuso adota uma estrutura de três suportes. Este sistema possui boa rigidez, forte capacidade de carga, utiliza frenagem por consumo de energia para o fuso, que possui um grande torque de frenagem e garante uma parada rápida e confiável.
Os eixos X, Y e Z da bancada são todos acionados por engrenagens, suportando alimentação automática e operação manual. A mesa de trabalho pode se mover 900 milímetros na direção X, expandindo a gama de aplicações da máquina. As guias dos eixos Y e Z adotam guias retangulares largas, que são tratadas com endurecimento por indução de super frequência de áudio, retificação de precisão e processamento de raspagem para garantir a precisão das guias dos eixos X, Y e Z.
Especificações | Unidades | X6140 |
Tamanho da mesa | milímetros | 1700x400 |
Números de slot tipo T/largura/espaço | milímetros | 3-18-90 |
Máx. carga de mesa | kg | 500 |
Curso longitudinal (manual/automático) | milímetros | 900/880 |
Curso transversal (manual/automático) | milímetros | 315/300 |
Curso vertical (manual/automático) | milímetros | 350/330 |
Velocidade de alimentação de corte | mm/min | XY:23,5-1180.Z:8-394 |
Velocidade de alimentação rápida | mm/min | X:2300.Y:2300.Z:770 |
Distância do centro da mesa até a guia da coluna | milímetros | 255-570 |
Distância do eixo do fuso à superfície da mesa | milímetros | 30-380 |
Máx. ângulo de giro da mesa | ±45° | |
Etapa de velocidade do fuso | passos | 18 |
Faixa de velocidade do fuso | rpm | 30-1500 |
Potência do motor do fuso | KW | 7.5 |
Dimensões gerais | milímetros | 2556x2159x1770 |
Peso da máquina | Kg | 3850 |
